5002 Series - Bevelled Edge Internal Rings

DEFAULT SPECIFICATIONS

Brand HJ Tech
Standard 5002 Series
Material 65Mn/50#  SS301/SS304/SS316
Finish

Zinc/Black

Size 5002-100---5002-1000
Industry Equivalents  VHO;MS16631;N1302



5002 Series - Bevelled Edge Internal Rings

Description:

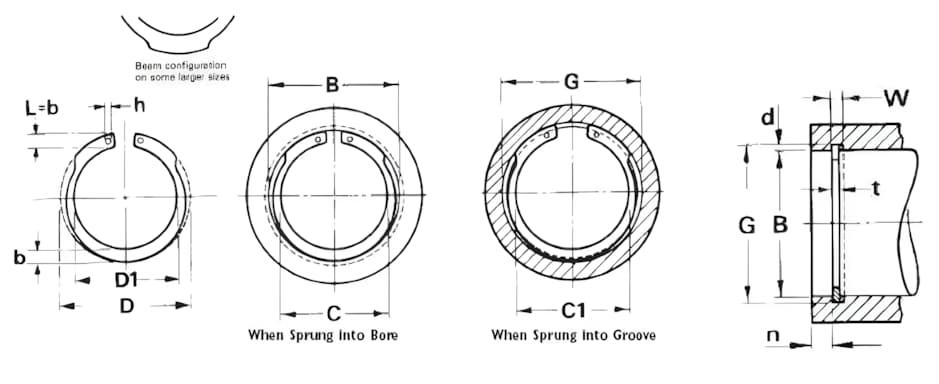

Part Number Application Diameter (B) Groove Diameter (G) Groove Width (W) Groove Depth Ring Diameter (D) Ring Thickness (t) Ring Radial Wall (b) Ring Weight (1000 pcs)

5002-100

1.000

1.076

0.036

0.038

1.111

0.042

-

0.000

5002-102

1.023

1.101

0.036

0.039

1.136

0.042

-

0.000

5002-106

1.062

1.138

0.044

0.038

1.180

0.050

-

0.000

5002-112

1.125

1.205

0.043

0.040

1.249

0.050

-

0.000

5002-118

1.181

1.265

0.043

0.042

1.319

0.050

-

0.000

5002-125

1.250

1.342

0.042

0.046

1.388

0.050

-

0.000

5002-131

1.312

1.408

0.042

0.048

1.456

0.050

-

0.000

5002-137

1.375

1.475

0.041

0.050

1.526

0.050

-

0.000

5002-143

1.438

1.542

0.040

0.052

1.596

0.050

-

0.000

5002-145

1.456

1.562

0.040

0.053

1.616

0.050

-

0.000

5002-150

1.500

1.604

0.040

0.052

1.660

0.050

-

0.000

5002-156

1.562

1.674

0.052

0.056

1.734

0.062

-

0.000

5002-162

1.625

1.743

0.051

0.059

1.804

0.062

-

0.000

5002-165

1.653

1.773

0.051

0.060

1.835

0.062

-

0.000

5002-168

1.688

1.810

0.050

0.061

1.874

0.062

-

0.000

5002-175

1.750

1.878

0.050

0.064

1.942

0.062

-

0.000

5002-181

1.812

1.944

0.050

0.066

2.012

0.062

-

0.000

5002-185

1.850

1.984

0.050

0.067

2.054

0.062

-

0.000

5002-187

1.875

2.011

0.050

0.068

2.072

0.062

-

0.000

5002-193

1.938

2.082

0.049

0.072

2.141

0.062

-

0.000

5002-200

2.000

2.144

0.048

0.072

2.210

0.062

-

0.000

5002-206

2.062

2.210

0.065

0.074

2.280

0.078

-

0.000

5002-212

2.125

2.279

0.065

0.077

2.350

0.078

-

0.000

5002-218

2.188

2.350

0.064

0.081

2.415

0.078

-

0.000

5002-225

2.250

2.420

0.064

0.085

2.490

0.078

-

0.000

5002-231

2.312

2.484

0.063

0.086

2.560

0.078

-

0.000

5002-237

2.375

2.552

0.063

0.089

2.630

0.078

-

0.000

5002-244

2.440

2.618

0.062

0.089

2.702

0.078

-

0.000

5002-250

2.500

2.684

0.062

0.092

2.775

0.078

-

0.000

5002-256

2.562

2.750

0.078

0.094

2.844

0.093

-

0.000

5002-262

2.625

2.820

0.077

0.097

2.910

0.093

-

0.000

5002-268

2.688

2.887

0.077

0.099

2.980

0.093

-

0.000

5002-275

2.750

2.955

0.076

0.102

3.050

0.093

-

0.000

5002-281

2.812

3.020

0.076

0.104

3.121

0.093

-

0.000

5002-287

2.875

3.085

0.076

0.105

3.191

0.093

-

0.000

5002-300

3.000

3.225

0.074

0.112

3.325

0.093

-

0.000

5002-306

3.062

3.290

0.089

0.114

3.418

0.109

-

0.000

5002-312

3.125

3.355

0.089

0.115

3.488

0.109

-

0.000

5002-315

3.156

3.388

0.089

0.116

3.523

0.109

-

0.000

5002-325

3.250

3.489

0.089

0.119

3.623

0.109

-

0.000

5002-334

3.346

3.591

0.089

0.122

3.734

0.109

-

0.000

5002-347

3.469

3.726

0.089

0.128

3.857

0.109

-

0.000

5002-350

3.500

3.760

0.089

0.130

3.890

0.109

-

0.000

5002-354

3.543

3.806

0.089

0.134

3.936

0.109

-

0.000

5002-362

3.625

3.900

0.089

0.137

4.024

0.109

-

0.000

5002-375

3.750

4.040

0.089

0.145

4.157

0.109

-

0.000

5002-387

3.875

4.171

0.089

0.148

4.291

0.109

-

0.000

5002-393

3.938

4.236

0.089

0.149

4.358

0.109

-

0.000

5002-400

4.000

4.302

0.089

0.151

4.424

0.109

-

0.000

5002-412

4.125

4.433

0.089

0.154

4.558

0.109

-

0.000

5002-425

4.250

4.562

0.089

0.156

4.691

0.109

-

0.000

5002-433

4.331

4.647

0.089

0.158

4.756

0.109

-

0.000

5002-450

4.500

4.824

0.089

0.162

4.940

0.109

-

0.000

5002-462

4.625

4.955

0.089

0.165

5.076

0.109

-

0.000

5002-475

4.750

5.086

0.089

0.168

5.213

0.109

-

0.000

5002-500

5.000

5.346

0.089

0.173

5.485

0.109

-

0.000

5002-525

5.250

5.612

0.102

0.181

5.770

0.125

-

0.000

5002-537

5.375

5.739

0.102

0.182

5.910

0.125

-

0.000

5002-550

5.500

5.864

0.102

0.182

6.066

0.125

-

0.000

5002-575

5.750

6.120

0.102

0.185

6.336

0.125

-

0.000

5002-600

6.000

6.374

0.102

0.187

6.620

0.125

-

0.000

5002-625

6.250

6.642

0.129

0.196

6.895

0.156

-

0.000

5002-650

6.500

6.908

0.129

0.204

7.170

0.156

-

0.000

5002-662

6.625

7.042

0.129

0.208

7.308

0.156

-

0.000

5002-675

6.750

7.174

0.128

0.212

7.445

0.156

-

0.000

5002-700

7.000

7.441

0.128

0.220

7.720

0.156

-

0.000

5002-725

7.250

7.708

0.159

0.229

7.995

0.187

-

0.000

5002-750

7.500

7.974

0.159

0.237

8.270

0.187

-

0.000

5002-775

7.750

8.240

0.159

0.245

8.545

0.187

-

0.000

5002-800

8.000

8.507

0.155

0.253

8.820

0.187

-

0.000

5002-825

8.250

8.773

0.155

0.261

9.095

0.187

-

0.000

5002-850

8.500

9.040

0.151

0.270

9.285

0.187

-

0.000

5002-875

8.750

9.307

0.151

0.278

9.558

0.187

-

0.000

5002-900

9.000

9.573

0.151

0.286

9.830

0.187

-

0.000

5002-925

9.250

9.838

0.151

0.294

10.102

0.187

-

0.000

5002-950

9.500

10.106

0.147

0.303

10.375

0.187

-

0.000

5002-975

9.750

10.372

0.147

0.311

10.648

0.187

-

0.000

5002-1000

10.000

10.639

0.147

0.319

10.920

0.187

-

0.000
