5101 Series - Bowed External Rings

DEFAULT SPECIFICATIONS

Brand HJ Tech
Standard 5101 Series
Material 65Mn/50#  SS301/SS304/SS316
Finish

Zinc/Black

Size 5101-018---5101-175
Industry Equivalents  BSH;MS16628;1401;3101





5101 Series - Bowed External Rings

Description:

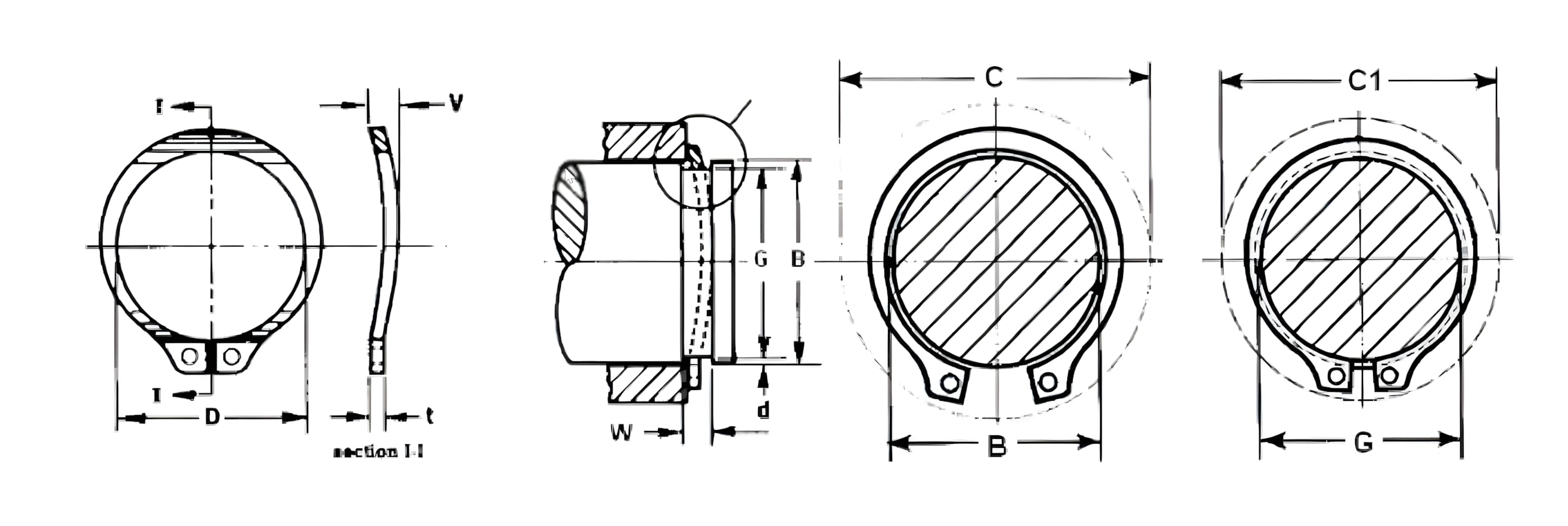

Part Number Application Diameter (B) Groove Diameter (G) Groove Width (W) Groove Depth Ring Diameter (D) Ring Thickness (t) Ring Radial Wall (b) Ring Weight (1000 pcs)

5101-018

0.188

0.175

0.030

0.006

0.168

0.015

-

0.059

5101-019

0.197

0.185

0.030

0.006

0.179

0.015

-

0.063

5101-021

0.219

0.205

0.030

0.007

0.196

0.015

-

0.074

5101-023

0.236

0.222

0.030

0.007

0.215

0.015

-

0.086

5101-025

0.250

0.230

0.040

0.010

0.225

0.025

-

0.210

5101-027

0.276

0.255

0.040

0.010

0.250

0.025

-

0.230

5101-028

0.281

0.261

0.040

0.010

0.256

0.025

-

0.240

5101-031

0.312

0.290

0.040

0.011

0.281

0.025

-

0.270

5101-034

0.344

0.321

0.040

0.011

0.309

0.025

-

0.310

5101-035

0.354

0.330

0.040

0.012

0.320

0.025

-

0.350

5101-037

0.375

0.352

0.040

0.012

0.338

0.025

-

0.390

5101-039

0.394

0.369

0.040

0.012

0.354

0.025

-

0.420

5101-040

0.406

0.382

0.040

0.012

0.366

0.025

-

0.430

5101-043

0.438

0.412

0.040

0.013

0.395

0.025

-

0.500

5101-046

0.469

0.443

0.040

0.013

0.428

0.025

-

0.540

5101-050

0.500

0.468

0.055

0.016

0.461

0.035

-

0.910

5101-055

0.551

0.519

0.055

0.016

0.509

0.035

-

0.900

5101-056

0.562

0.530

0.055

0.016

0.521

0.035

-

1.100

5101-059

0.594

0.559

0.055

0.017

0.550

0.035

-

1.200

5101-062

0.625

0.588

0.055

0.018

0.579

0.035

-

1.300

5101-066

0.669

0.629

0.055

0.020

0.621

0.035

-

1.400

5101-068

0.688

0.646

0.062

0.021

0.635

0.042

-

1.800

5101-075

0.750

0.704

0.062

0.023

0.693

0.042

-

2.100

5101-078

0.781

0.733

0.062

0.024

0.722

0.042

-

2.200

5101-081

0.812

0.762

0.062

0.025

0.751

0.042

-

2.500

5101-087

0.875

0.821

0.062

0.027

0.810

0.042

-

2.800

5101-093

0.938

0.882

0.062

0.028

0.867

0.042

-

3.100

5101-098

0.984

0.926

0.062

0.029

0.910

0.042

-

3.500

5101-100

1.000

0.940

0.062

0.030

0.925

0.042

-

3.600

5101-102

1.023

0.961

0.062

0.031

0.946

0.042

-

3.900

5101-106

1.062

0.998

0.070

0.032

0.982

0.050

-

4.800

5101-112

1.125

1.059

0.070

0.033

1.041

0.050

-

5.100

5101-118

1.188

1.118

0.070

0.035

1.098

0.050

-

5.600

5101-125

1.250

1.176

0.070

0.037

1.156

0.050

-

5.900

5101-131

1.312

1.232

0.070

0.040

1.214

0.050

-

6.800

5101-137

1.375

1.291

0.070

0.042

1.272

0.050

-

7.200

5101-143

1.438

1.350

0.070

0.044

1.333

0.050

-

8.100

5101-150

1.500

1.406

0.070

0.047

1.387

0.050

-

9.000

5101-162

1.625

1.529

0.096

0.048

1.503

0.062

-

13.200

5101-175

1.750

1.650

0.096

0.050

1.618

0.062

-

15.300
